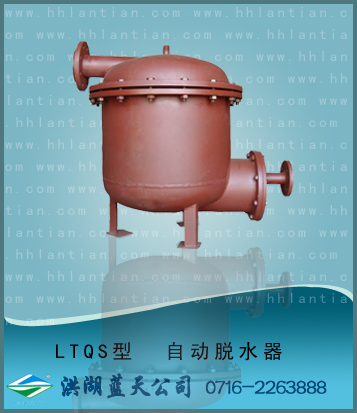

脱水器 LTQS型

    石油和石化工业的迅速发展对生产技术水平和生产自动化的要求越来越高，低水平的手工操作极大地影响了企业综合效益的提高，油罐脱水就是一个尤为典型的例子。目前石化行业的油罐脱水均采用人工操作，对油水的分离无法严格控制，排水的含油量比较高，这不仅造成油品的浪费，也污染了环境；尤其人为误操作时有发生，带来极大的安全隐患。



     LTQS型储罐自动脱水器是我公司根据目前石化行业储罐脱水的需要，自行研制设计的新一代产品，它采用不锈钢制作，具有设计合理、结构简单、且排水量大、回油速度快、抗腐蚀能力强、使用方便安全可靠等优点。本产品在石油、化工行业中使用，取代了油罐人工切水方式，实现了自动切水，大大减轻了操作工作的劳动强度和人工切水时出现的硫化氢中毒现象，并减少了油品浪费和环境污染，同时也满足了石化系统排放暗沟化、管道化的规范要求。

    自动脱水器的开发和应用对石油化工业的生产技术和生产自动化的提高，无疑是一项重要的贡献。它解决了石化行业的油罐脱水采用人工操作，对油水的分离无法严格控制，排水的含油量比较高，造成油品的浪费，污染环境等问题；克服了人为误操作带来的极大安全隐患。

    储罐自动脱水器安装在油罐下部，利用浮力产生的机械力自动开启排水，且排水完成后能自动关闭，不需要人工干预，不消耗能源，不存在防爆问题。既保障了生产的安全运行，也减轻了工人的劳动强度和对环境的污染。适用范围广，安装使用方便，安全性能好，可靠性高。





功能：安装于储油罐下部的脱水管或排污管上，自动开启排水，排水完成后自动关闭。

用途：适用于石油、石化行业的生产装置，油品灌区油罐的自动截油排水。



    本产品由筒体，进、出水口阀以及自动控制装置组成（参见图一）。利用不同油品介质与水的密度差产生浮力并采用杠杆原理，依靠浮筒在油水介质中的浮力差，使浮筒上下运动，通过高灵敏度杠杆系统对获得的浮力差进行倍率放大，实现控制排水阀开启和关闭，从而达到自动运行。同时本产品采用无背压的特殊设计结构，使阀门的启闭更加灵敏，还可以根据用户的需要实现系统的自动监控，使罐区脱水管理自动化。

    在脱水器壳体上部设有进水口，下部设有排水口，内部有一浮球通过连接杆与另一端的小阀芯相连接，配重通过连接杆安装在浮球上部。当浮球受浮力的作用上升或下降时，通过连接杆带动阀芯开启或关闭排水口。

1、 脱水原理突破了油罐自动切水的传统观念，它完美的利用阿基米德定理和杠杆原理，依据油水密度差的关系，实现了不需电源自动脱水，本质安全可靠；

2、 巧妙的解决了脱水过程中，脱水器内余油不能自动返回油罐的问题；

3、 每次脱水结束，脱水器内始终保持一定高度的水位，形成自动水封，确保无油品外溢

4、 功能齐全，适用范围广；

5、 无易损件、使用寿命长、安装维修方便，安装时油罐不需清罐动火。



1、工作压力：≤0.6Mpa

2、工作温度：≤80℃（根据需要进行蒸气伴热控制）

3、公称切水量：10t/h以下，12t/h、15t/h、20t/h、30t/h。

4、切水含油量≤100mg/L

5、使用范围：适用于比重不同的油品及其它化工产品液体分离。



产品结构尺寸

1、本产品要求安装在平稳、坚固的地基上。进水口应平于或略低于油罐排水口。

2、安装方式分两种：①不带虹吸管的油罐安装（参见图二）。②带虹吸管的油罐安装（参见图三）。

3、管路中各紧固件拧紧，联结点密封，不允许有液体渗漏现象。切水口应按使用单位的油品种类选配相应型号的配重法码进行调试与固定。

4、油罐与脱水器连接的阀，应为闸阀等直通式阀门及无弯头的直通管，否则影响回油。

5、北方地区加装蒸气伴热管防止冻结。带有蒸气伴热管的脱水器与油罐连接的连通阀不允许关闭，防止超温增压。



1、油罐出口处的阀门应尽量选用直通型（如单阀、球阀等）。

2、油罐至脱水器管道应水平或坡向脱水器。

3、油罐出水管带弯头型（虹吸型）建议取消弯头，如不能取消弯头时必须设立回油管，回油管管径DN32。

4、寒冷地域或粘稠油品的确良脱水应设置“自立式温度控制阀”。

5、寒冷地域油罐脱水管线及回油线建议加伴热及保温。

6、大容积的油罐或油品中含水率较高，或脱水周期短的油罐建议适当增加脱水器的数量。

7、定期清除脱水器和过滤器内沉淀物，确保脱水器的正常工作。

8、定期检查脱水器是否漏油，及时更换双阀的密封圈。

9、脱水器运行时应注意排气，避免出现气阻影响脱水器正常工作。

10、脱水器遇乳化油泥层无法正常脱水属正常现象，应在脱水器前设立手动切水口。
